SYSTEMS & ARCHITECTURE
從設備到能源管理。
本圖呈現資源與 EMS 的功能關係，供研究交流使用。
虛線代表監控與操作關係，非電力線路；三個資源之間的電氣互聯與保護配置未在此圖表示。
運作與控制範圍
我們以同一套 EMS 統一監控三個校園能源資源，目前採手動操作，負載預測與光電發電量預測功能已上線。這些建置與運轉經驗，是團隊持續研究能源管理及控制策略的基礎。
RESOURCE 01
天橋微電網
以校園天橋光電、儲能及快慢充負載，探索光充儲系統整合與運轉管理。
RESOURCE 02
電機館奈米微電網
小尺度光電、儲能與充電整合，提供微電網教學及能源監測場景。

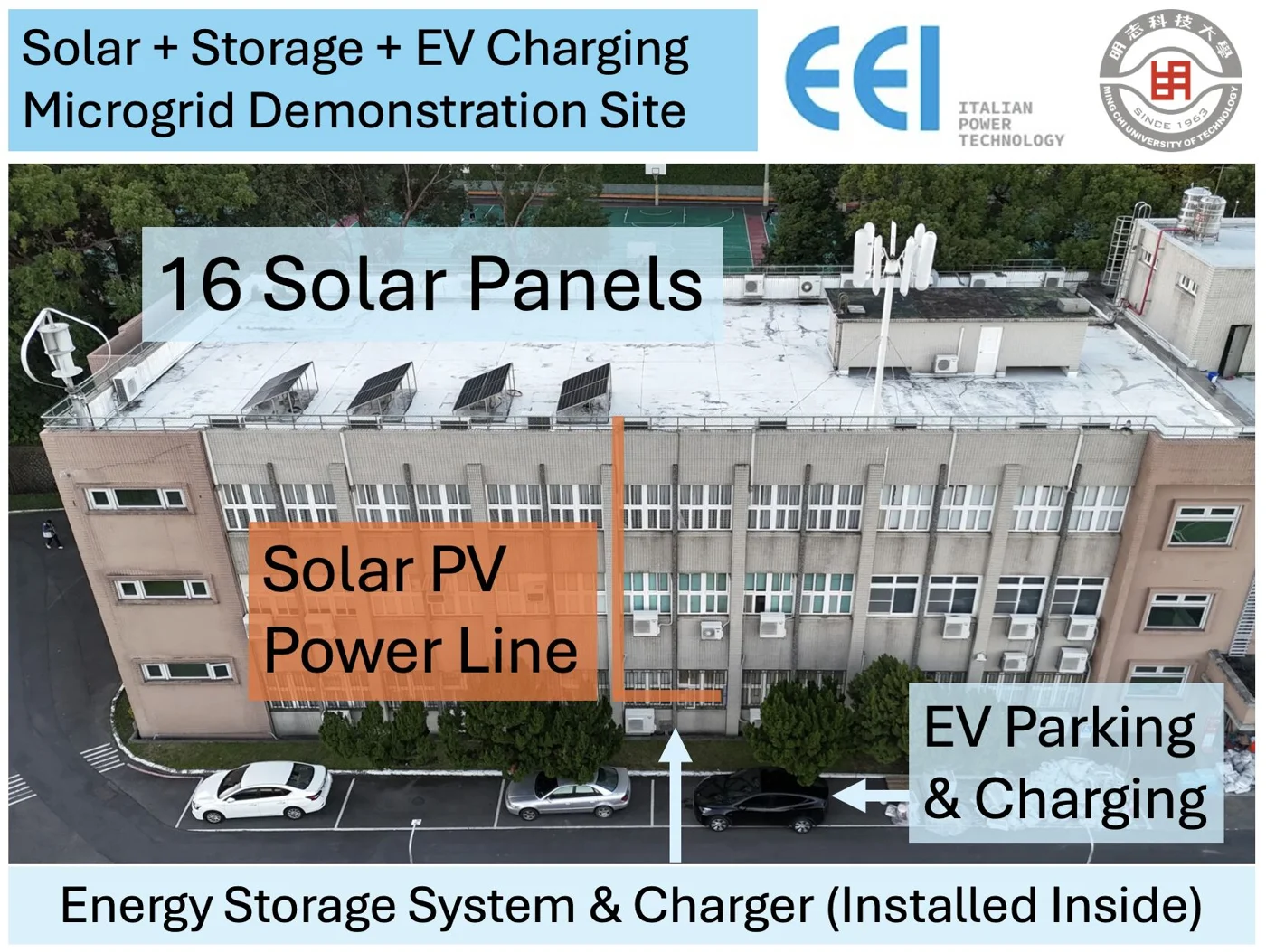

電機館奈米微電網
光電、儲能及充電配置示意｜英文交流簡報選圖。RESOURCE 03
Lab126 儲能系統
設置於電機系 126 實驗室，用於調控電機館對校園的用電負載需求。
- 儲能功率／容量
- 30 kW / 100 kWh
- 所在位置
- 電機系 126 實驗室
- 應用負載
- 電機館用電
資料來源：研究團隊建置與運轉紀錄
